Panel IPS de 13,3”

Panel FullHD 16:9

Conexión sencilla

Variedad de posibilidades

Fácil instalación

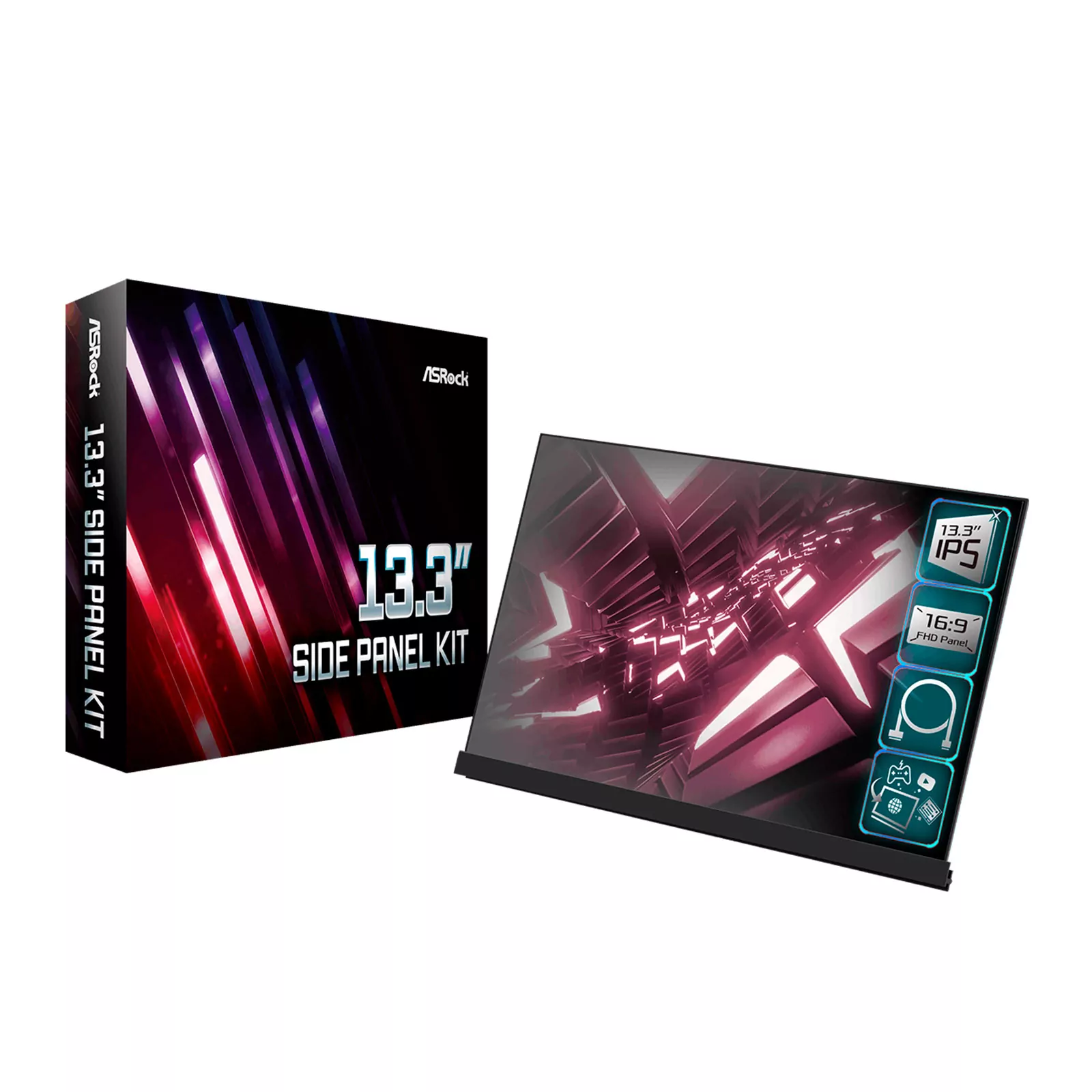

Con el kit de panel lateral ASRock de 13,3″, puede construir fácilmente una pantalla LCD dentro de la carcasa de su PC,
que le proporciona una pantalla secundaria para monitorear el estado de la PC o le permite enviar mensajes,
ver videos o hacer streaming al mismo tiempo. Este IPS El panel equipado con interfaz eDP reduce el consumo
de energía y, al mismo tiempo, ofrece una excelente experiencia de visualización.

 1. Asegúrese de tener un panel lateral de vidrio templado transparente para la carcasa de su PC. La transparencia de su panel lateral puede afectar la calidad de visualización de su panel eDP.

 2. Pegue el soporte en la ubicación deseada en el lado interno del panel lateral de la PC.
Presione y mantenga presionado el soporte durante unos segundos para asegurar la adhesión.

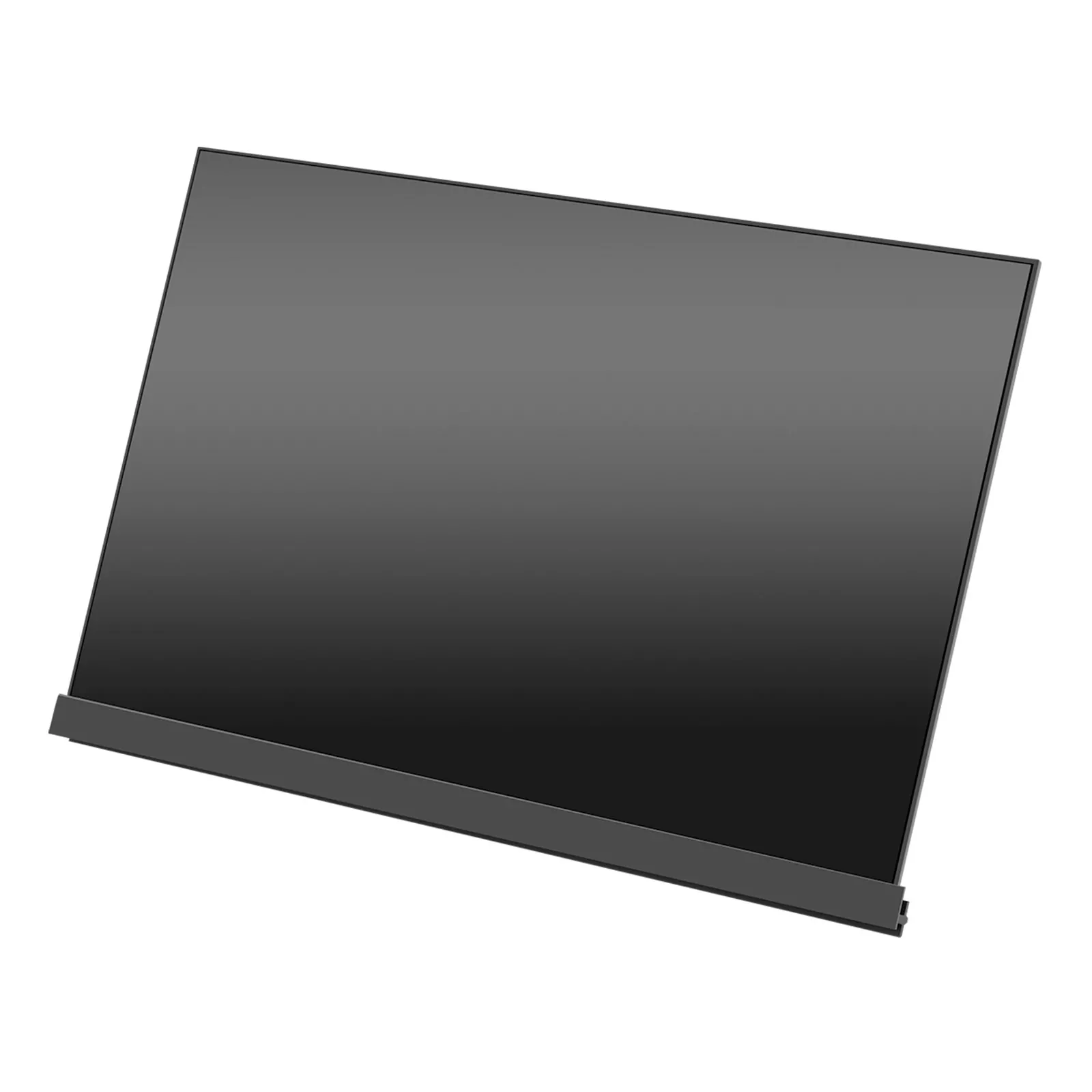

3. Instale el otro soporte en el borde superior del panel eDP. Sostenga los lados del conjunto del panel eDP.
Insértelo oblicuamente en la ranura del pedalier. Luego empújelo con cuidado hacia el panel de vidrio hasta que el soporte superior esté firmemente adherido.

4. Despegue los revestimientos de papel de las tiras de goma. No toque la superficie adhesiva.
Pegue las tiras de goma a lo largo de los bordes del panel eDP, de modo que
el panel eDP quede enmarcado de forma segura y no se mueva ni se deslice.

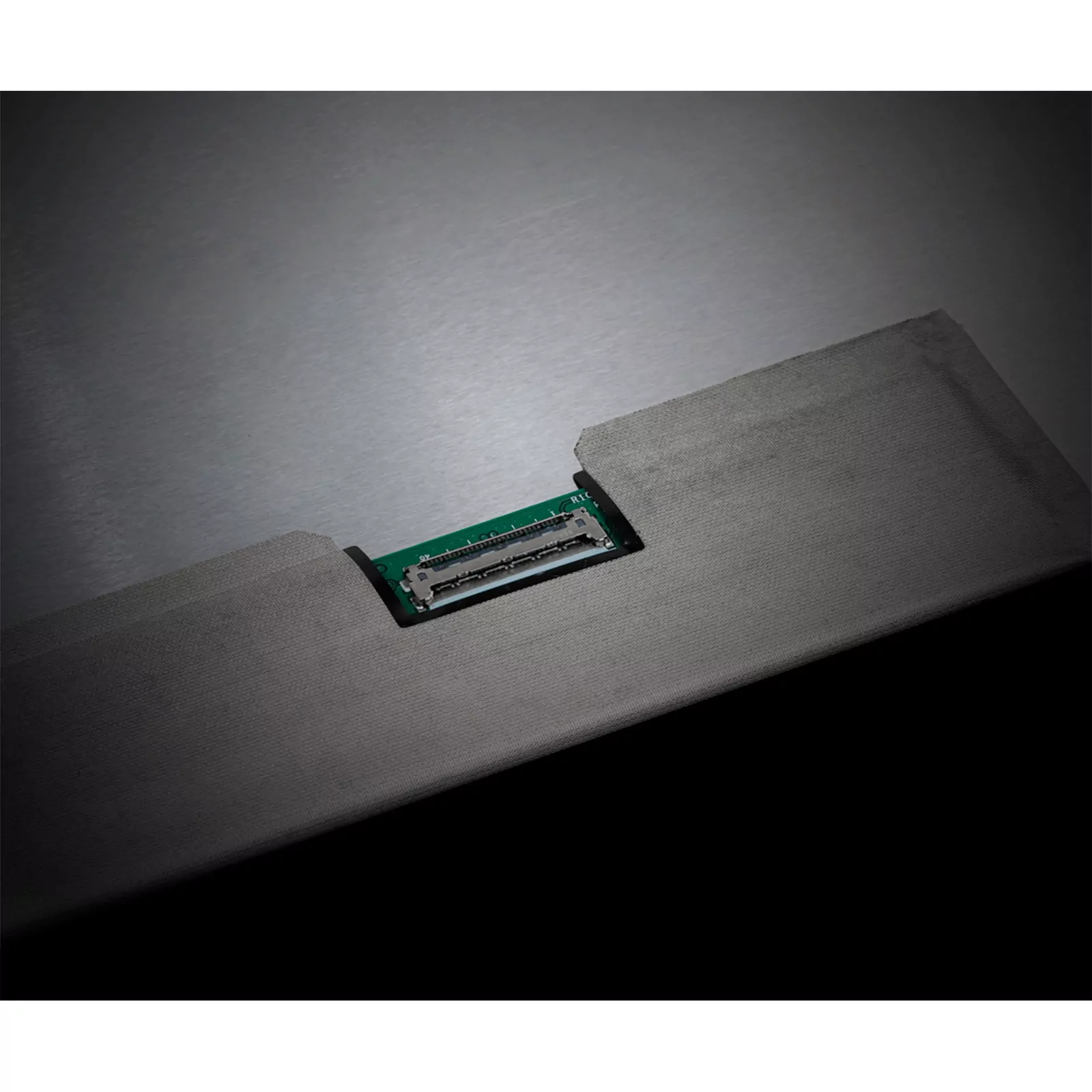

5. Conecte el extremo más pequeño del cable eDP al panel eDP.

6. Conecte el otro extremo del cable al conector eDP de 40 pines de la placa base.

• Tamaño del panel (pulgadas) – 13.3
• Relación de aspecto – 16:9
• Área de visualización de la pantalla (H x V) – 293,76 x 165,24
• Superficie de visualización – Anti reflejante
• Tipo de retroiluminación – CONDUJO
• Tipo de panel – IPS
• Tamaño de píxel – 0,153 mm
• Resolución – 1920 x 1080
• Brillo (típico) – 300cd/m2
• Relación de contraste (típ.) – 800:1
• Colores de visualización – 16,7 M (8 bits)
• Frecuencia de actualización (máx.) – 60Hz
• Dimensiones (Ancho x Alto x Fondo) – 300,3×177,6×2,3mm
